在机体代谢中，粒径较小的粒子（<20-30nm）易被肾脏代谢清除，而粒径较大（＞200nm）则容易被MPS系统捕捉代谢。由此，粒径控制成为了纳米制剂研究的重点。Shabnam N. Sani等人研究中，利用复乳-溶剂蒸发法，采用高压微射流代替传统的高速剪切，声，单一均质来处理粗乳液，从而较终得到了粒径更为均一，更小的粒子。
在该研究中，均质压力控制在18000psi,处理次数在20次，分别在1，3，5，8，10，15，20次进行取样测定，发现在过处理3次后，粒子的粒径反而增加，如图1所示。考虑可能是高压导致粒子发生破碎，从而产生团聚现象。

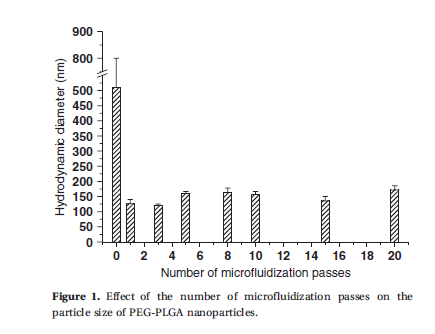

图1.不同均质次数所得到纳米粒粒径
此外，在本文研究中，还对于处理3次与处理20次较终所得到的纳米粒子进行了SEM研究。如图2所示。结果表明，当处理次数为20次时，明显观察到粒子表面附着破碎的纳米颗粒基质。如图2所示。这表明对纳米颗粒的过度加工和过度剪切应力可能对聚合物颗粒的尺寸分布和形态有害。尽管微流化对于减小液滴尺寸和缩小尺寸分布非常有益，但正如本研究所表明的那样，合适的处理次数有助于形成均一稳定完整的粒子。
图2. 处理3次与20次的纳米粒形态
本研究表明，应用高压微射流来处理乳液等纳米粒子，需探索合适的处理次数，过多次处理可能导致粒子破碎团聚，从而降低其稳定性。而微射流技术应用于纳米粒的制备具有广阔的发展前景。
QF230414
