核桃蛋白（walnut protein，WP）可通过自组装制成核桃蛋白纳米颗粒（walnut protein nanoparticles，WPN）。WPN具有良好的生物相容性和生物黏附性，是一种理想的载体材料。然而，由于WPN的水溶性较差，WPN稳定的Pickering乳液往往不稳定。可通过蛋白质-多糖结合制备复合纳米颗粒来调节WPN的水溶性。与此同时，肉苁蓉多糖（Cistanche deserticola polysaccharide，CDPS），可与蛋白多糖的复合，使其具有一定的乳化稳定性，代替部分乳化剂应用于食品加工中。

本研究尝试改变WP和CDPS的质量比制备WP/CDPS复合纳米颗粒。通过研究不同WP/CDPS复合纳米颗粒的物理性能，以期为提高WP/CDPS颗粒的乳化性能及乳化稳定性提供理论依据。

图1 文章首页

将2 g WP溶解在100 mL 0.5 mol/L NaCl溶液中，75度、300 r/min搅拌12～24 h，直到完全溶解。再以3000 r/min的速度离心10 min，去除大颗粒和其他不溶性物质。最后，将得到的上清液用0.1 mol/L HCl或NaOH溶液将pH值调整为12.0，将分散体在－80度的冰箱中预冷冻12 h，然后在－50度真空冷冻干燥72 h，得到WPN。

将1.0 g CDPS、WP分别分散到100 mL蒸馏水中，制备质量分数1%的CDPS悬浮液和WP悬浮液。然后将WP悬浮液按CDPS与WP不同质量比（4∶1、3∶2、1∶1、2∶3和1∶4）加入到CDPS悬浮液中，在搅拌下得到WP和CDPS混合物。过量的水在40度的真空（－0.1 MPa）条件下通过旋转蒸发。将纳米颗粒分散体在－80度的冰箱中预冷冻12 h，然后在－50度真空冷冻干燥72 h，得到WP/CDPS复合纳米颗粒。将CDPS与WP质量比为4∶1、3∶2、1∶1、2∶3和1∶4的WP/CDPS复合纳米颗粒分别命名为C4W1、C3W2、C1W1、C2W3和C1W4。

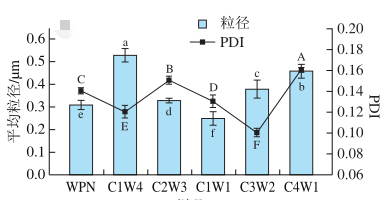

图2 WPN和WP/CDPS复合纳米颗粒的平均粒径与PDI

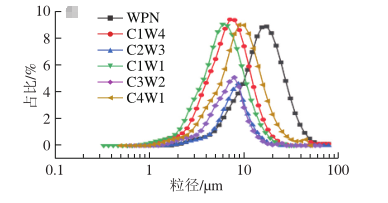

图3 WPN和WP/CDPS复合纳米颗粒的液滴尺寸分布

所有纳米颗粒的PDI均低于0.2，说明纳米颗粒分布均匀。所有纳米颗粒均呈单峰分布。WPN的液滴尺寸约为17.20 μm，WP/CDPS复合纳米颗粒的液滴尺寸明显小于WPN的液滴尺寸，说明CDPS改变了WP的表面和形状，其中C4W1的液滴尺寸最大（8.891 μm），C1W4、C3W2、C2W3尺寸分别为7.063、7.868、8.631 μm。当WP含量大于CDPS（C1W4、C2W3）或小于CDPS时（C3W2、C4W1），WP/CDPS的液滴尺寸随WP的减少呈现增大的趋势。而C1W1纳米颗粒液滴尺寸最小，为5.927 μm，明显小于其他WP/CDPS复合纳米颗粒。WP与CDPS颗粒形成最佳的结合覆盖在液滴表面，并在液滴周围形成稳定的结构，可有效防治液滴聚集，进一步增强稳定性。

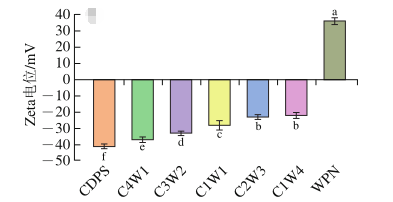

图4 WPN和WP/CDPS复合纳米颗粒的Zeta电位

WPN悬浮液显示正电荷，而CDPS悬浮液显示负电荷。这表明WP和CDPS主要通过静电相互作用形成WP/CDPS核壳复合纳米颗粒。随着CDPS比例的增加，WP/CDPS复合纳米颗粒的Zeta电位逐渐从－22 mV降低到－37 mV。CDPS的低掺入量可以中和WP上的正电荷，减弱粒子的静电斥力。随着CDPS含量的增加，WP/CDPS复合纳米颗粒的Zeta电位降低，可以提供颗粒间足够的静电斥力，防止其聚集。

Jin260414M
