高压均质法被广泛应用于纳米粒的制备过程中,尤其是用于纳米粒的粒径减小与增加粒径均一度方面。在文章中,采用了不同的乳化剂:PVA, 卡波姆980,泊洛沙姆F-68,通过高压均质溶剂蒸发法制备PLGA纳米粒。

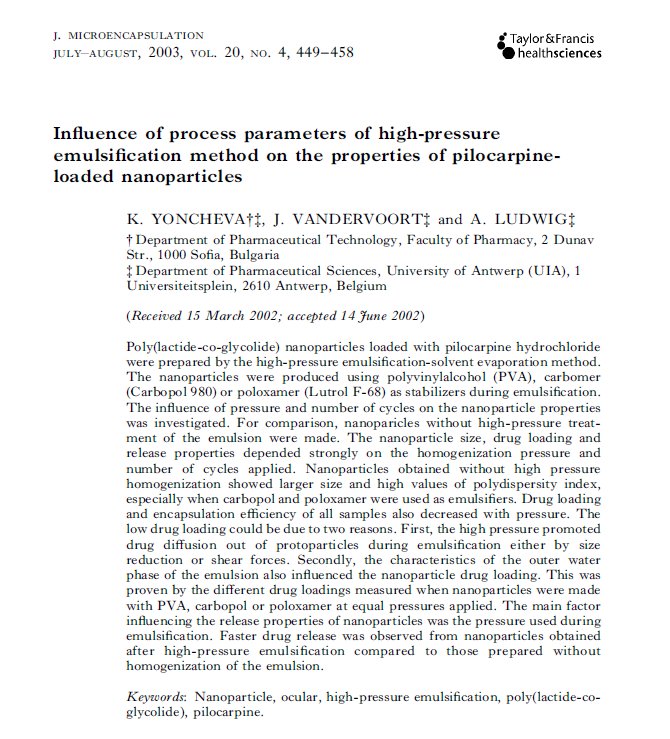

图1.文章首页
在文章中,采用高压均质-溶剂蒸发法制备毛果芸香碱PLGA纳米粒,均质过程控制压力分别为100bar和500bar,分别进行一次与三次处理过程。通过马尔文粒度仪测定不同样品的平均粒径与多分散系数。结果表明,高压力处理后的样品粒径明显减小,均一度增加,特别是以卡波姆980与泊洛沙姆F-68作为乳化剂的时候,如图2所示。

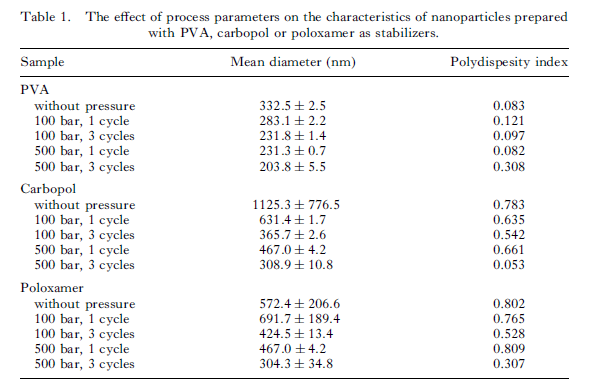

图2.不同乳化剂均质后粒径与PDI结果
本研究表明,可以采用高压均质-溶剂蒸发法制备PLGA纳米粒。不同的均质压力,循环次数会影响所制备样品的粒径与粒子的均一度。优化这两项参数可以得到粒径更小,更为均一的纳米粒子,为纳米粒的制备过程的工艺优化提供了思路。
Q230602F
